Компьютеры - Диаграмма деятельности

23 января 2011

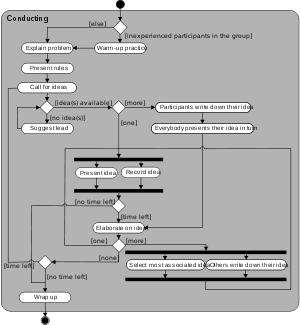

UML-диаграмма деятельности, отображающая процесс мозгового штурма.

Диаграмма деятельности англ. activity diagram — диаграмма, на которой показано разложение некоторой деятельности на её составные части. Под деятельностью англ. activity понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов — вложенных видов деятельности и отдельных действий англ. action, соединённых между собой потоками, которые идут от выходов одного узла ко входам другого.

Диаграммы деятельности используются при моделировании бизнес-процессов, технологических процессов, последовательных и параллельных вычислений.

Наиболее близким и точным аналогом диаграмм деятельности являются математически строгие дракон-схемы визуального алгоритмического языка ДРАКОН. Более отдаленным аналогом диаграмм деятельности являются схемы алгоритмов по ГОСТ 19.701-90.
