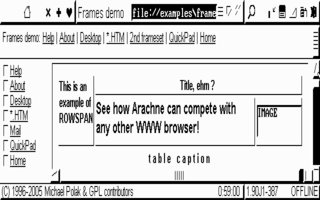

Браузер Arachne в режиме 640×200

CGA — видеокарта, выпущенная IBM в 1981 году, и первый стандарт цветных мониторов для IBM PC.

Является первой видеокартой IBM, поддерживающей цветное изображение.

Стандартная видеокарта CGA имеет 16 килобайт видеопамяти и может подключаться либо к NTSC-совместимому монитору или телевизору, либо к RGBI монитору. Основанная на видеоконтроллере Motorola MC6845, видеокарта CGA поддерживает несколько графических и текстовых видеорежимов. Максимальное поддерживаемое разрешение — 640×200, наибольшая цветовая глубина — 4 бита.

Палитра CGA

16-цветная палитра CGA
0 — чёрный
#000000
8 — серый
#555555
1 — синий
#0000AA
9 — голубой
#5555FF
2 — зелёный
#00AA00
10 — ярко-зелёный
#55FF55
3 — сине-зелёный
#00AAAA
11 — яркий сине-зелёный
#55FFFF
4 — красный
#AA0000
12 — ярко-красный
#FF5555
5 — пурпурный
#AA00AA
13 — ярко-пурпурный
#FF55FF
6 — коричневый
#AA5500
14 — жёлтый
#FFFF55
7 — белый
#AAAAAA
15 — ярко-белый
#FFFFFF

Максимальная цветовая глубина CGA — четыре бита, что позволяет использовать палитру из 16 цветов.

Младшие три бита соответствуют красному, зелёному и синему цветам и электронным лучам монитора.

Чёрный цвет означает, что все лучи практически выключены.

Сине-зелёный цвет достигается смешением синего и зелёного лучей, пурпурный — синего и красного и оранжево-коричневый — зелёного и красного. Белый достигается смешением всех трёх лучей.

Оставшиеся восемь цветов достигаются установкой четвёртого бита — бита интенсивности — что даёт более яркую версию каждого из цветов, хотя на многих мониторах тёмно-серый нельзя было отличить от чёрного. Цветовая модель CGA «RGB плюс бит интенсивности» также называется RGBI.

Исключением является цвет № 6: если строго следовать модели RGBI, цвет № 6 будет отображаться как оливковый. Однако IBM решила включить дополнительную схему в цветной монитор, ослабляющую зелёный компонент цвета № 6. В результате получается коричневый цвет.
