Компьютеры - Блок-схема

23 января 2011


Оглавление:
1. Блок-схема
2. Основные элементы схем алгоритма
3. Представление алгоритмов в виде графов

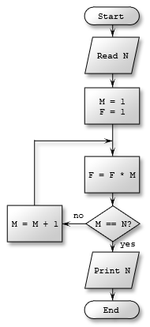

Пример блок-схемы алгоритма вычисления факториала числа N

графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения операций, данных, потока, оборудования и т. д..

Блок-схема — распространенный тип схем, описывающих алгоритмы или процессы, в которых отдельные шаги изображаются в виде блоков различной формы, соединенных между собой линиями.

Стандарты выполнения

Правила выполнения схем определяются следующими документами:

  • ГОСТ 19.701-90. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения.
Для программной документации:
  • ГОСТ 19.002-80. Схемы алгоритмов и программ. Правила выполнения.
  • ГОСТ 19.003-80. Схемы алгоритмов и программ. Обозначения условные графические.

Данные документы в частности регулируют способы построения схем и внешний вид их элементов.
