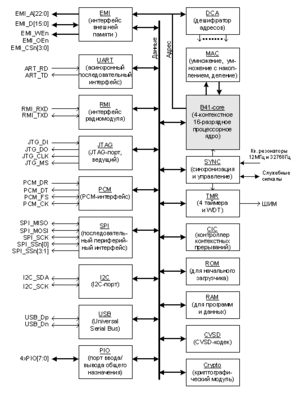

Блок-схема микроконтроллера
- 16-разрядное 4-х контекстное процессорное ядро B41-core
- MAC-модуль
- Контроллер прерываний
- Криптографический модуль
- Пермутатор
- CVSD-кодек
- Интерфейс радиомодуля
- Последовательный синхронный интерфейс SPI
- Цифровой аудио интерфейс PCM
- 2-х проводной интерфейс I2C
- Последовательный асинхронный интерфейс UART
- Ведущий JTAG-порт
- 4 параллельных байтовых порта ввода/вывода
- Мультиплексор выводов
- 4 программируемых 16-разрядных таймера
- Системный таймер 256 Гц
- Сторожевой таймер WDT
- Блок синхронизации
- Регистр управления режимом Sleep.
- Интерфейс внешней памяти
- Встроенное ПЗУ с начальным загрузчиком
- Встроенное ОЗУ ёмкостью 32Kx16
Особенности архитектуры
Процессорное ядро B41 спроектировано с использованием механизма интерпретации CISC команд при помощи встроенных мини-программ внутреннего RISC-подобного ядра. Поэтому с точки зрения программиста процессорное ядро представляет собой традиционную CISC платформу, для которой характерна развитая система команд с широким набором способов адресации, позволяющих выполнение операций над операндами, размещёнными не только в регистрах процессора, но и непосредственно в памяти. Другой особенностью процессорного ядра является 4-х контекстная архитектура.
Процессорное ядро B41 имеет следующие характеристики:
- Единое адресное пространство для программ и данных
- Разрядность шины данных, АЛУ и адресных регистров — 16 разрядов
- Разрядность сегментных регистров — 8 разрядов в текущей версии, max = 16 разрядов
- Разрядность адресной шины — 24 разряда в текущей версии, max = 32 разряда
- Адресация команд и данных — словная
- Сегментная организация адресного пространства с непересекающимися сегментами. Размер адресуемой памяти определяется реальной разрядностью сегментных регистров
- Система команд с развитым механизмом адресации операндов
- Количество РОН: 7 на контекст
- Количество сегментных регистров: 6 на контекст
- 4-х контекстная архитектура
- Переход на обработку прерывания с аппаратным включением связанного с прерыванием контекста
- Механизм многократного выполнения текущей команды
- Механизм ветвления по флагам пользователя
- Число тактов выполнения команды типа «регистр — регистр»: 1.
